Ribbed Pipe-End Plug

Ribbed Pipe-End Plug

Ribbed pipe-end plugs stay perfect protection solution for pipes and tubes. These components are highly preferred in industries where pipes and flanges are to be protected. It is designed with flexible ribs in different diameters so that it can accommodate variety of wall thicknesses. It is a perfect plugging gadget for copper tubes.

Applications and Benefits of Ribbed Pipe-End Plug

Supplied in red LDPE material.
Suits best for plugging copper tubes.
Widely applied in protecting pipes and flanges.
Provided with internal ribs of various diameters to ensure tight plugging.

「本Website掲載単価は御参考価格です。御手数をお掛けして申し訳ございませんが、御見積価格を御提示させて頂きますので、
以下のアドレスまで御連絡を頂けます様御願い申し上げます。」
** sales@essentracomponents.jp/ CSECJapan@essentra.com ご不便をおかけして申し訳ございませんが、
何卒よろしくお願い申し上げます。

図面ダウンロードは会員登録・ログインが必要となります。

サンプル

パーツ
No

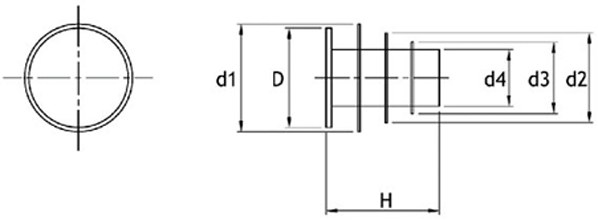

Pipe Outside Diameter (mm)

Max Wall Thickness (mm)

Number of Fin

d1 (mm)

d2 (mm)

d3 (mm)

d4 (mm)

D (mm)

H (mm)

<

ユニット単位	単価	在庫	数	合計金額	添付

492226

114.3

20

2

-

113

108.5

70

113.9

34.3

¥0

492225

88.9

17

2

-

88.4

79

60.3

88.1

31.9

¥0

492224

85

17

2

-

88.4

79

60.3

84

31.5

¥0

492223

75.0-76.2

16

2

-

74

65.3

48.7

75.2

31.6

¥0

492222

73

16

2

-

74

65.3

48.2

71.2

32

¥0

492221

63.5

12

2

-

61

55.4

36

62.7

31.7

¥0

492220

60.3

14

2

-

61

55.4

35.9

59.2

31.9

¥0

492219

54

10

2

-

54.7

45.1

29

53.5

31.5

¥0

492218

50

10

2

-

54.7

45.5

29.3

48.7

31.6

¥0

492217

47.5-48.3

9

2

-

54.5

45.5

28.9

48.1

31.6

¥0

492216

41.3-42.4

8

2

-

46.7

36.9

25.9

41

31

¥0

492215

40

8

2

-

46.7

36.9

25

39.5

30.7

¥0

492214

38

8

2

-

38

31.7

17.9

37.4

30.7

¥0

492213

35

8

2

-

38

31.7

18.1

34.6

31.2

¥0

492212

33.7

8

2

-

38

31.7

17.9

32.2

31

¥0

492211

30

8

2

-

30.1

25

15.5

29.8

31.1

¥0

492210

28.0-28.5

5.5

2

-

30.1

25

15.4

27.6

31.4

¥0

492209

26.0-26.9

5.5

2

-

30.1

25

16

26.2

31.5

¥0

492208

24.8-25.0

4.5

2

-

30.1

25

15.8

24.7

31.4

¥0

492207

22

4.5

3

22

19.6

14.5

11.9

21.8

31.3

¥0

492206

21.3

4.5

3

22

19.5

14.7

11.8

20.8

31.3

¥0

492205

20

4

3

22

19.3

14.4

12

19.7

31.3

¥0

492204

18

6

2

17.6

9.8

-

-

17.5

16.3

¥0

492203

16

5

2

17.6

9.8

-

-

15.4

16.3

¥0

492202

15

5

2

17.7

9.8

-

-

14.6

16.3

¥0

492201

12

4.5

2

11.8

6

-

-

11.6

11.6

¥0

492200

10

-

2

11.7

5.7

-

-

9.9

11.6

¥0
