材料：プランジャー； UL94 V2 　ナイロン6　RMS-120
グロメット； UL94 V2　ポリカーボネート　RMS-72

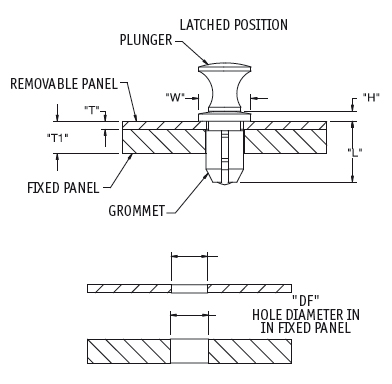

取付けるには、グロメットを取り外し可能側パネルに押し込み、希望するプランジャーをグロメットに入れます。
パネルとプランジャーが固定側パネルに押し込まれると、両パネルがロックされます。
取り外し可能側パネルを外すには、プランジャーを抜くだけです。
グロメットと対応プランジャーとは別売です。

「本Website掲載単価は御参考価格です。御手数をお掛けして申し訳ございませんが、御見積価格を御提示させて頂きますので、
以下のアドレスまで御連絡を頂けます様御願い申し上げます。」
** sales@essentracomponents.jp/ CSECJapan@essentra.com ご不便をおかけして申し訳ございませんが、
何卒よろしくお願い申し上げます。

図面ダウンロードは会員登録・ログインが必要となります。

サンプル

パーツ
No

Colour

Mating Plunger Part No.

Fixed Panel Hole Ø Range "DF"

Removable Panel Hole Ø Range "DR"

Total Panel Thickness "T1" Min. - Max. (mm)

Removable Panel Thickness "T" Max. (mm)

"L" Ref. (mm)

"H" (mm)

"W" (mm)

Alternate Mating Plunger Part No.

ユニット単位	単価	在庫	数	合計金額	添付

SLG-3M-W

White

SLPB-3M-W

6.35-6.5

5.95-6.1

3-5.2

2.5

9.5

1.8

8.5

SLG-3M-B

Black

SLPB-3M-B

6.35-6.5

5.95-6.1

3-5.2

2.5

9.5

1.8

8.5

SLG-2S-W

White

SLPB-2S-W

4.7-4.8

4.5-4.6

2.5-4.5

1.5

8.1

1.2

6.5

SLG-2S-B

Black

SLPB-2S-B

4.7-4.8

4.5-4.6

2.5-4.5

1.5

8.1

1.2

6.5

SLG-2M-W

White

SLPB-2M-W

6.35-6.5

5.95-6.1

2-4.2

1.6

8.5

1.8

8.5

SLG-2M-B

Black

SLPB-2M-B

6.35-6.5

5.95-6.1

2-4.2

1.6

8.5

1.8

8.5

SLG-2L-W

White

SLPB-2L-W

8-8.2

7.5-7.7

3-5.2

2.5

10.8

SLPL-2L-W

SLG-2L-B

Black

SLPB-2L-B

8-8.2

7.5-7.7

3-5.2

2.5

10.8

SLPL-2L-

SLG-1S-W

White

SLPB-1S-W

4.7-4.8

4.5-4.6

41674

7.6

1.2

6.5

SLG-1S-B

Black

SLPB-1S-B

4.7-4.8

4.5-4.6

41674

7.6

1.2

6.5

SLG-1M-W

White

SLPB-1M-W

6.35-6.5

5.95-6.1

1.5-3.7

1.1

1.8

8.5

SLG-1M-B

Black

SLPB-1M-B

6.35-6.5

5.95-6.1

1.5-3.7

1.1

1.8

8.5

SLG-1L-W

White

SLPB-1L-W

8-8.2

7.5-7.7

2-4.2

1.6

10.8

SLPL-1L-W

SLG-1L-B

Black

SLPB-1L-B

8-8.2

7.5-7.7

2-4.2

1.6

10.8

SLPL-1L-
